1С:Предприятие 8. Географическая схема

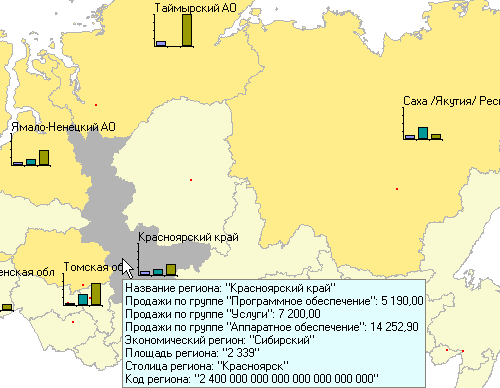

Географическая схема является объектом встроенного языка, который позволяет наглядно анализировать данные в разрезе их географического положения:

Структура географической схемы

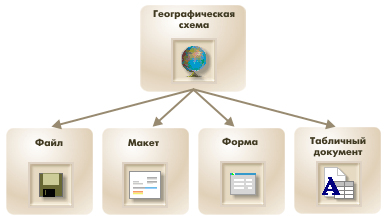

Географическая схема может быть отображена в форме или в табличном документе. Может быть создан макет, содержащий географическую схему, а также она может быть сохранена в виде отдельного файла на диске:

В основе работы географической схемы лежат шейп-файлы, содержащие топологические данные. Также эти файлы могут быть созданы с помощью программ семейства ESRI ArcGIS.

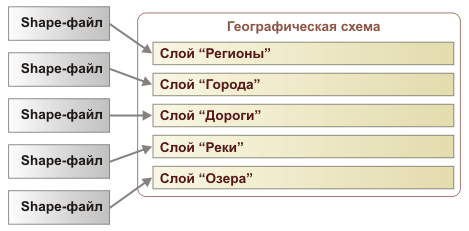

Каждый шейп-файл содержит топологические объекты и связанные с ними данные. Географическая схема позволяет считывать шейп-файл в качестве слоя. Таким образом она содержит набор слоев, каждый из которых представляет собой совокупность однородных топологических объектов и связанных с ними данных:

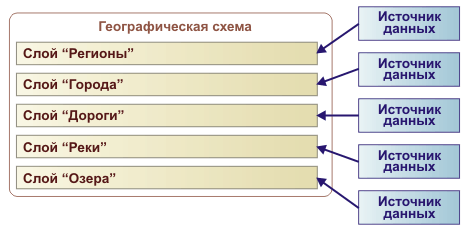

Для того, чтобы географическая схема могла отобразить данные, полученные в результате вычислений, каждый ее слой может быть связан с отдельным источником данных:

Возможности представления данных

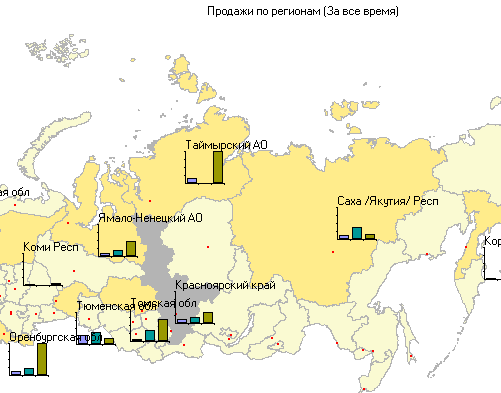

В результате связи слоев схемы с данными, каждому топологическому объекту слоя будут поставлены в соответствие некоторые значения, которые и будут отображены на схеме:

Географическая схема поддерживает механизм расшифровок, и по двойному щелчку на любом топологическом объекте, может быть получен более детальный отчет. Например, отчет о продажах по данному региону:

Используя возможности управления отображением данных различных слоев на географической схеме, пользователь может изменить масштаб, состав и характер информации. Например, выбрать отображение данных в разрезе городов и не в виде гистограммы, а в виде фигур различного размера:

Возможности интерактивной настройки

Географическая схема обладает широкими возможностями интерактивной настройки, которые могут быть использованы как в процессе разработки, так и в режиме 1С:Предприятие. Пользователь может управлять слоями географической схемы, изменять видимость существующих слоев, добавлять новые:

Также существует возможность просмотра и изменения данных, связанных с отдельными объектами слоев географической схемы:
